En 1978, International Standards Organization (ISO) introdujo el modelo ISO para sistemas abiertos de interconexión (OSI) como un primer paso hacia la estandarización internacional de los diversos protocolos necesarios para la comunicación de red.
MODELO OSI: fue desarrollado en 1984 por la organización estándares ISO, el cual se trata de una federación global de organización representando a aproximadamente 130 países.
Modelo de Referencia OSI
Este modelo especifica:
FUNCIONES
SERVICIOS
PROTOCOLOS
Para la interconexión de las redes.
Para facilitar estos elementos se establecen unos elementos:
LAS CAPAS
¿Qué son las Capas?
La función básica de las capas es:
Comunicarse con su capa superior
Recibir datos de su capa inferior
Facilitar la implementación del
Las capas se comunican entre ellas:
Mediante un interfaz
Modelo de Referencia OSI
Los paquetes, conjunto de datos, tramas viajan de un origen a un destino.
OBLIGATORIAMENTE:
Deben pasar por todas las capas
A) En el origen: De las superiores a las inferiores.
B) En el destino: De las inferiores a las superiores.

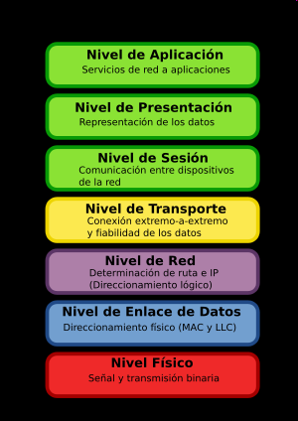

Modelo OSI sus Capas
Capa 7 ->APLICACIÓN
Capa 6 ->PRESENTACIÓN
Capa 5 ->SESIÓN
Capa 4 ->TRANSPORTE
Capa 3 ->RED
Capa 2 ->ENLACE DE DATOS
Capa 1 ->FÍSICA

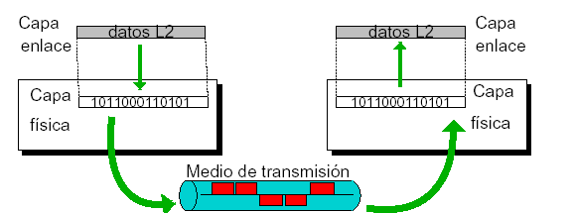

CAPA 1 – Nivel Físico
Esta capa se encarga de gestionar y manejar los elementos físicos que intervienen en la comunicación.
En lo que se refiere Medio físico:
•Guiado: Coaxial, trenzado, fibra etc…
•NO Guiado: Infrarrojos, BT, etc…
O en las Características del medio:
•Tipo de cable
•Calidad
•Normalización de los conectores
Y en la forma en que se transmite la información:
•Codificación
•Tensión

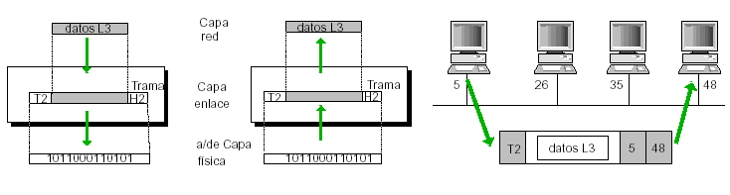

CAPA 2 – Enlace de Datos
Capa de enlace de datos se encarga de:
Direccionamiento físico
De la topología de la red
Del acceso a la red
De la notificación de errores
De la distribución ordenada de tramas
Del control del flujo.
CAPA 3 – Nivel de Red
El cometido de la capa de red es hacer que los datos lleguen desde el origen al destino, aún cuando ambos no estén conectados directamente.
Los dispositivos físicos que facilitan esa tarea son los Routers.
Elementos adicionales:
Control de la congestión de red:
Elemento que se necesita cuando la saturación de un nodo puede llegar a bloquear la red.(topología) [endif]
En esta capa se determina la ruta de los datos (Direccionamiento físico) y su receptor final IP
Capa 4 - Nivel de Transporte
En esta capa:
Se controla el flujo de información
Se multiplexan los datos de varias fuentes de información
En las telecomunicaciones se usa la multiplexación para dividir las señales en el medio por el que vayan a viajar.
Se utilizan varios mecanismos para establecer una transmisión libre de error
Organiza los datos en segmentos
Se encarga del Direccionamiento
Debe aislar a las capas superiores de las distintas posibles implementaciones de tecnologías de red en las capas inferiores, lo que la convierte en el corazón de la comunicación.
CAPA 5 – Nivel de Sesión
Define cómo:
Iniciar
Coordinar
Terminar las conversaciones entre aplicaciones
Llamadas sesiones
Mantener puntos de verificación (checkpoints)
Ante una interrupción de transmisión se puede reanudar
CAPA 6 – Nivel de Presentación
Se encarga de la representación de la información.
Asegura que la información enviada por la capa de aplicación de un nodo sea entendida por la capa de aplicación del otro nodo
Si es necesario, transforma a un formato de representación común
CAPA 7 – Nivel de Aplicación
Es la más cercana a al usuario
El usuario normalmente no interactúa directamente con el nivel de aplicación, son los programas los que si tocan el nivel de APP.
Define la interfaz entre el software de comunicaciones y cualquier aplicación que necesite comunicarse a través de la red.
Las otras capas existen para prestar servicios a esta capa
